圖紙自會審
視頻比較大，請耐心等待5秒，下載視頻
圖紙自會審
業務介紹
圖紙自會審是指工程各參建單位(建設單位、監理單位、施工單位、各種設備廠家)在收到設計院施工圖設計文件后，對圖紙進行全面細致的熟悉，審查出施工圖中存在的問題及不合理情況并提交設計院進行處理的一項重要活動。圖紙會審由建設單位負責組織并記錄(也可請監理單位代為組織)。通過圖紙會審可以使各參建單位特別是施工單位熟悉設計圖紙、領會設計意圖、掌握工程特點及難點，找出需要解決的技術難題并擬定解決方案，從而將因設計缺陷而存在的問題消滅在施工之前。

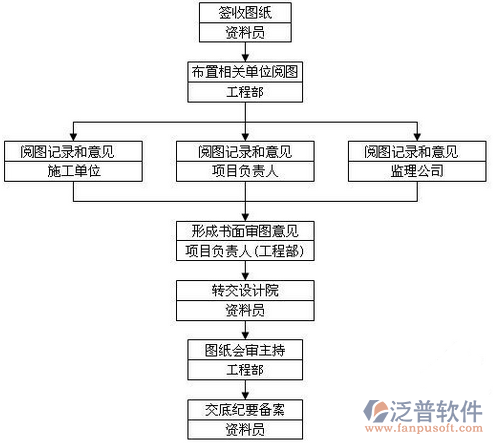

圖紙自會審流程圖
登錄項目管理系統，點擊功能菜單，科技管理->圖紙自會審->圖紙自會審，系統轉入圖紙自會審信息列表，系統瀏覽窗口如下：

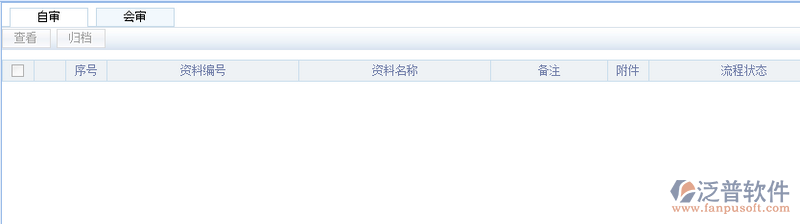

圖-<圖紙自會審.瀏覽>

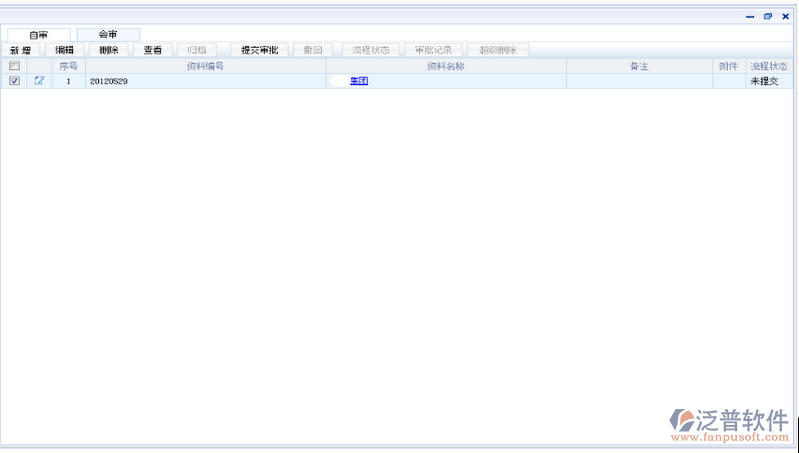

如圖-<圖紙自會審信息.瀏覽>，羅列了自審和會審兩個功能標簽，點擊不同的標簽對其標內容進行維護管理。選擇項目結構樹，顯示出相應自審和會審信息;圖紙自會審的新增、編輯、刪除、查看等操作參考業務窗體操作方法;
圖紙自會審查詢主要包含的內容有：
(1)是否無證設計或越級設計;圖紙是否經設計單位正式簽署。是否是經過相關部圖審合格。
(2)地質勘探資料是否齊全。
(3)設計圖紙與說明是否齊全，有無分期供圖的時間表。
(4)設計地震烈度是否符合當地要求。
(5)幾個設計單位共同設計的圖紙相互間有無矛盾;專業圖紙之間、平立剖面圖之間有無矛盾;標注有無遺漏。
(6)總平面與施工圖的幾何尺寸、平面位置、標高等是否一致。
(7)防火、消防是否滿足要求。
(8)建筑結構與各專業圖紙本身是否有差錯及矛盾;結構圖與建筑圖的平面尺寸及標高是否一致;建筑圖與結構圖的表示方法是否清楚;是否符合制圖標準;預埋件是否表示清楚;有無鋼筋明細表;鋼筋的構造要求在圖中是否表示清楚。等
圖紙自會審查詢：選擇項目結構樹對圖紙自會審信息進行查詢和查看操作;
